让热屏越来越冷，让冷屏越来越“热”

户外LED显示屏不仅仅是信息传播媒介，更是展示城市形象的独特标志。在户外阳光暴晒的天气，你的LED显示屏工作温度是不是也在飙升呢?

显示屏为什么要散热?

显示屏的温度与其性能密切相关，温度过高直接影响屏体工作效率：

1.波长漂移：波长漂移影响显示屏颜色校正，LED显示屏温度变化较大的时候，波长漂移较大。

2.降低LED显示屏的发光效率。

3.高结温导致LED寿命缩短。

4.加重LED显示屏光衰。

5.内部电路使用过多的散热元件，致使成本增加

显示屏散热方案

那么,户外LED显示屏如何从容应对高温天气呢?

1.采用空气流体力学原理，利用灯壳外形，制造出对流空气。

2.采用导热外壳散热，在外壳注塑时填充导热材料，增加外壳导热、散热能力。

3.采用铝散热鳍片做为外壳的一部分来增加散热面积。

4.灯壳做表面辐射散热处理，可以将部分热量用辐射方式带离灯壳表面。

5.使用玖润户外共阴冷屏，省却散热之忧，提升显示屏工作效率!

玖润琨合系列户外共阴冷屏，采用共阴灯珠，分开供电，从源头上解决了户外显示屏散热难的问题。

我们把同样尺寸、同样点间距的户外共阴冷屏(以下简称“冷屏”)与户外常规显示屏(简称“共阳显示屏”)进行测试，通过白平衡测试对比、温度测试对比，用数据解释共阴冷屏到底冷”在哪里。

测试对象：PH3.8/PH4共阴冷屏和PH3.8/PH4共阳显示屏

测试环境：户外

环境温度：25℃

风速：微风

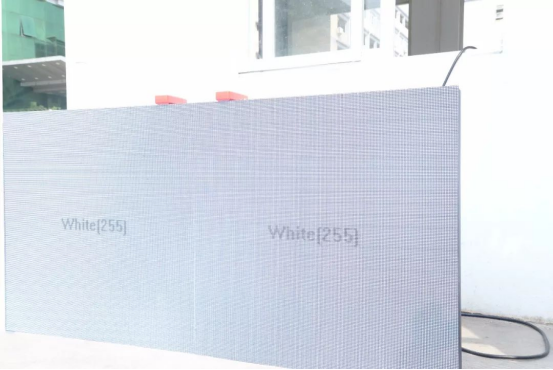

在测试亮度3200cd,白平衡255情况下，持续10min测试温度变化；播放视频10min下测试温度变化。注：测试样本采用10000:1高对比度的1919-NB纯黑灯珠，相当于普通白灯7000cd左右的亮度。

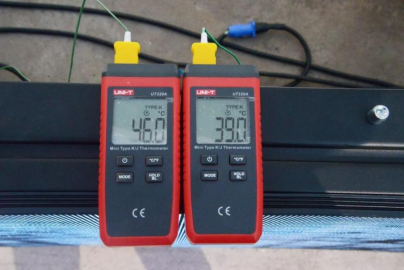

5分钟后温度数据：

共阴冷屏温度39℃，共阳显示屏温度46℃

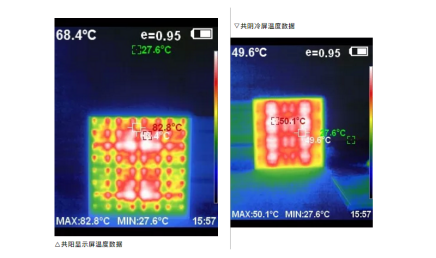

10分钟后温度数据截图：

此时共阳显示屏与共阴冷屏平均温度相差约18℃,通过红外热像仪屏幕捕获到的图像可以看出，共阳显示屏表面高温区域呈点状分布；而共阴冷屏表面温度分布较为平均。

户外共阴冷屏与共阳显示屏差别在哪里?

共阳显示屏：

常规LED显示屏一般都是共阳供电。红、绿蓝三种灯珠的电压要求不一样(红灯珠电压要求2.5V左右，蓝绿灯珠电压要求3.8V左右),共阳显示屏通常给定一个高于3.8V的电压，同时电流从PCB板输入流向灯珠，不仅增加了电路正向压降，而且产生过多的电量损耗。因此，共阳LED显示屏随着工作时间逐渐增长，灯珠会出现温度过高、温度分布不均等现象，直接造成色块出现、整屏颜色不一致的视觉效果。

玖润琨仑系列户外共阴冷屏：

共阴冷屏采用R、GB分开供电，即精准分配电压电流到红、绿蓝灯珠，电流经过灯珠再到IC负极，正向压降低，导通内阻小。分开供电方案有效减少了电量损耗，大大减少了显示屏工作过程中产生的热量。

共阴冷屏采用ICN2069+2019方案，IC带PWM脉冲宽度调制功能，低电平有效。真正实现LED显示屏低压降、低温升、低功耗绿色节能环保。

共阴冷屏采用玖润&新光台电子联合研发定制版1919共阴灯珠。1919共阴灯珠具有高亮度、高对比度、灯珠墨色一致等优点，可根据实际应用场景选择1919NW白灯/1919NB黑灯。
